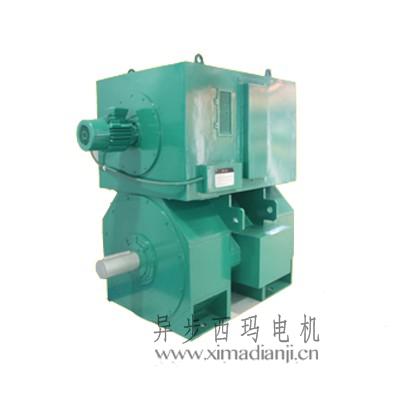

Z系列中型直流電動機；中心高355～710mm是我公司繼Z4系列小型直流電動機開發完成后，新開發的中型直流電動機品種，本系列電動機其性能、外形安裝尺寸及技術要求均符合JB/9577-1999標準及IEC國際標準，電機的機械尺寸、公差符合ISO國際標準。

    本系列電動機可廣泛應州于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。

    本系列電動機采用先進設計，定子機座采用多角形迭片結構，充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用優質冷軋硅鋼板疊壓而成，具有良好的導磁性能。整個定子和轉子采用無溶濟漆真空壓力浸漆處理（VPl），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能優良。本系列電動機采用滾動軸承，不停機加油結構，絕緣等級均為H級。

    本系列電動機不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，只有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。

西瑪電機結構安裝型式、防護等級及冷卻方式

    1．本系列直流電機的安裝型式符合GB/T997和IEC34-7《電機結構及安裝型式代號》。

    2．本系列電動機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分級》標準，

外殼防護等級有IP23和1P44兩種。

    3．本系列電動機冷卻方法根據GB/T1993和IEC34—6《電機冷卻方法》標準有以下四種，用戶如需其它防護等級和冷卻方法可另行協商。本系列電動機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。

  3.1.IC06：自帶鼓風機的外通風：(防護等級為IP23)。

  3.2.IC17：冷卻空氣進口為管道；出口為百葉窗排風；(防護等為IP23)。

  3.3.IC37：冷卻空氣進出口均為管道；(防護等級為1P44)。

  3.4.ICW37A86：全封閉帶空氣/水冷卻器。(防護等級為IP44)。

Z中型直流電機使用條件：

    1．Z中型直流電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。

    2．本系列電動機的電樞回路和勵磁回路都適應可控硅電源供電，也適應由直流發電機組供電。

    3．本系列電動機工作環境不適應含有酸性、堿性或其它對絕緣有腐蝕作用的氣體。

    4．電機可以安裝在環境條件比較惡劣的場合。但必須選擇正確的冷卻方法和防護等級,以保護電機正常運轉。

    5．電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。

    6．當電機采用靜止整流電源供電時，整流器的脈波數應不小于6個，在額定基速、額定電壓和額定負載電流下，電源的峰值紋波因數不超過10％。

Z中型直流電機型號說明：

Z  XXX-X1  X2

       Z：直流電動機（產品系列代號）

XXX：電機中心高，以毫米表示

X1：底腳孔軸間距離代號（B尺寸），  由短至長用數字1、2、3……表示

X2：電機類別代號，用字母A、B分別代表第一類和第二類電機

Z中型直流電機產品性能

1．本系列電動機的基本工作方式為連續負載。如需其它工作方式時，應另行協議；

2.本系列電動機的標準額定電壓有220V、330V、440V、550V、660V、750V六種，也可派生出其它等級的電壓，需在訂貨時商定。

3．本系列電動機的基本勵磁方式為他勵，基本勵磁電壓為：220V。也可派生出其它勵磁電壓。本系列電動機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流。擔勵磁電流穩定后，不得超過額定勵磁電流值。

4.本系列電動機的短時過載能力：

偶爾使用的短時過載能力是指很少發生或使用在緊急情況下，電動機再一分鐘內承受超過連續額定負載得能力，建議將斷路得瞬時開斷裝置按偶爾使用的短時過載能力征整定。

經常使用得短時過載能力是指作為正常工作周期的一部分，電動機反復承受超過額定負載的能力。

短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。

第二類電動機（B類）應能承受下列連續負載：

在額定電樞電壓和額定轉速范圍內帶115%額定功率負載連續運行，在此負載下，溫升將較高，其它特性可能與額定條件下運行的規定不同。

在額定電樞電壓和額定轉速范圍內，在額定負載連續運行之后，緊接著以125%額定功率負載運行2小時，溫升不超過規定數值，其它特性可能與額定條件下運行的規定不同。

電動機在較低的過載倍數下允許較長的過載時間。對第二類自流電動機（B類），偶爾使用時過載倍數允許達到2.5倍（在額定基數時），時間不超過15秒（但需要與制造廠協商）

5.轉速調整率：

本系列電動機轉速調整率不作規定，用戶如有特殊要求，應在訂貨時商定。

6.電流變化率：

在所有轉速及負載下，本系列電動機的電流變化率（di/df）允許達200倍額定電流/秒。

7.噪聲振動：

本系列電動機的噪聲符合GB/T10069《旋轉電機噪聲測定方法及限值》和EIC34-9 《電機噪聲限制標準》規定。

本系列電動機振動符合GB/T10068《旋轉電機振動測定方法及限值》和IEC34-14《電機振動測試方法及限值》標準的規定。

Z系列直流電機售后服務：

本產品按國家相關標準生產，質保期為一年。質保期內，若產生質量問題，接到用戶通知后，立即做出如何處理的明確答復；需要派服務人員時，500公里以內，24小時到達現場，500—1000公里內，48小時到達現場，1000公里以上，56小時到達現場（除不可抗拒因素外）

訂貨須知：

建議在拍時備注以下信息：

安裝方式：IMB3（臥式、水平安裝）、 IMB5（立式）、IMB35（立臥兩用）等

額定電壓：低壓電機：380V、660V、380V/660V、等

          高壓電機：6000V；10000V等

額定頻率：常用為50HZ、

防護等級：IP44、IP54、IP55；

Z系列直流電機交貨日期：

西安西瑪電機，因產品結構不同，低壓2P-200kw、4P—315KW、6—200kw以下電機均有現貨。其他低壓電機訂貨周期最快要30天，高壓電機最快要50天，訂貨時，另附電機合同，以訂金到賬為合同生效，交貨前付清余款，全款到發貨。

Z系列直流電機其他說明：

1.由于其他渠道同時銷售，請在拍前確認是否現貨或發貨周期，如旺旺不在線，可電話聯系：18182688890趙經理

2.由于產品比較重，默認物流方式為汽車托或其他物流方式運并只到達貨運部提貨網點，需買家自提，若需送貨上門，請另外提出。
